Eendraadschema en situatieschema, klaar voor de keuring, met een rapport van de inbreuken die wij vaststellen en het bronbestand erbij.
Situatieschema inbegrepen · excl. btw
Zo ziet uw eendraadschema eruit

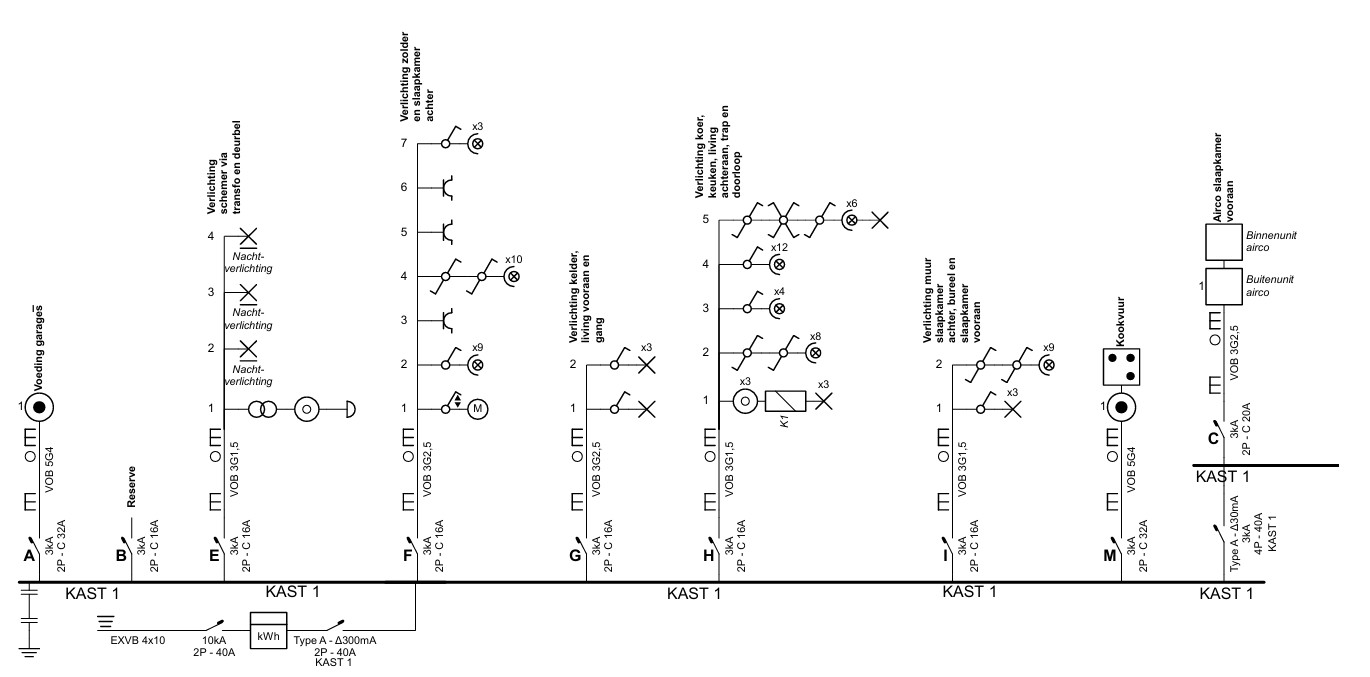

Een blad uit een echt dossier, getekend in Sparki. Elke kring vertrekt als één lijn uit het verdeelbord, met de beveiliging, het kabeltype en de sectie erbij.
Eendraadschema
Elke stroomkring met beveiliging en kabelsectie, volgens het AREI.
Situatieschema
De plattegrond per verdieping met elk aansluitpunt.
Inbreukenrapport
Wat een keurder zou noteren, met de oplossing erbij.
Bronbestand
Het Sparki-bestand, of op vraag .trik, om later zelf aan te passen.
Wat is een eendraadschema?
Een eendraadschema is het elektrische overzicht van een installatie. Het toont met genormeerde symbolen de aansluiting en de meter, de differentieelschakelaars, en elke stroomkring met zijn beveiliging en de bijhorende kabeldoorsnede. Elke kring vertrekt als één lijn uit het verdeelbord, en daar komt de naam vandaan. Het AREI, het Algemeen Reglement op de Elektrische Installaties, schrijft voor dat het bij elke installatie aanwezig is.
Bij een keuring hebt u het nodig, samen met het situatieschema, de plattegrond die toont waar alles fysiek hangt. Beide moeten overeenkomen met de installatie zoals ze er werkelijk bij ligt. Een schema dat niet klopt met de realiteit is voor een controleur even bruikbaar als geen schema.
Kunt u de schema’s niet voorleggen, dan noteert de controleur dat als inbreuk en wordt de installatie in principe afgekeurd. Voor de herkeuring moeten ze alsnog opgemaakt worden.
Wanneer hebt u een eendraadschema nodig?
Telkens er een keuring aan te pas komt. Dat is vaker dan mensen denken.
Bij verkoop van een woning
De installatie moet gekeurd zijn, en de koper krijgt het verslag. Ontbreken de schema’s, dan is de woning verkocht met een afgekeurde installatie en loopt de termijn bij de koper.
Eendraadschema aanpassen na afkeuring
Staat “schema ontbreekt” of “schema stemt niet overeen” op uw verslag, dan moet dat in orde zijn vóór de herkeuring. De termijn staat in het verslag zelf.
Wat u dan moet doenBij een nieuwe installatie
Nieuwbouw of een grondig gewijzigde installatie wordt altijd gekeurd voor ze in gebruik genomen wordt. Hier werken wij op basis van het grondplan, zonder plaatsbezoek.
Eendraadschema bij een laadpaal
Een laadpaal is een nieuwe kring met eigen beveiliging en een aangepaste differentieelschakelaar. Het schema moet die toevoeging tonen, anders klopt het niet meer met de installatie.
Wat er in het schema verandertBij zonnepanelen
De omvormer en de bijhorende beveiliging horen op het schema. Ook hier volgt een keuring op de aansluiting.
Bij de periodieke controle
Een bestaande huishoudelijke installatie wordt periodiek opnieuw gecontroleerd. Ook dan wil de controleur de schema’s zien.
Geen plannen meer?
Wij komen de installatie opmeten
Bij een bestaande woning zonder bruikbare schema’s komen wij ter plaatse. Wij openen het verdeelbord, volgen elke stroomkring en brengen de installatie in kaart. Daaruit tekenen wij beide schema’s, en u krijgt er het inbreukenrapport bij: wat een keurder zou noteren, met de oplossing erbij.
Hebt u wel plannen, een schets of foto’s van het verdeelbord, dan is een plaatsbezoek niet nodig en werken wij op afstand aan €10 per stroomkring.
Meer over de opmeting en het inbreukenrapport
