Elektrisch ontwerp volgens het AREI

Welke kringen, welke beveiligingen, hoe het verdeelbord ingedeeld en bedraad wordt. Van een uitbreiding tot een volledig nieuw ontwerp, uitgewerkt tot schema’s waar uw ploeg mee kan beginnen.

Elektrisch ontwerp
€300
Domotica-ontwerp
€500

Vast tarief tot 250 m² bewoonbare oppervlakte · excl. btw · grotere projecten op offerte

Bordindeling van een keukenverdeelbord met differentieel, automaten per rij en de bedrading in fasekleuren

Wat zit er in een elektrisch ontwerp?

Een elektrisch ontwerp legt vast hoe de installatie opgebouwd wordt voordat er een kabel getrokken is. Wij vertrekken van het grondplan en de wensen van de bewoner en bepalen de kringverdeling: welke stopcontacten, lichtpunten en vaste toestellen op welke stroomkring komen, hoeveel kringen er nodig zijn en welke beveiliging er per kring voor staat, conform het AREI. Daarbij hoort de indeling van het verdeelbord, de keuze van de differentieelschakelaars en de verdeling over de fasen.

Het resultaat is een dossier waarmee u meteen kunt uitvoeren en dat later dienst doet bij de keuring: het eendraadschema, het situatieschema, de bordindeling met bedradingslijst, de kabelsecties en de vermogenberekening met het aansluitvermogen. U hoeft op de werf niets meer te beslissen dat vooraf beslist kon worden.

Wat u aanlevert

  • • Het grondplan per verdieping, liefst als pdf of dwg
  • • De wensen van de bewoner: waar stopcontacten, schakelaars en lichtpunten komen
  • • De vaste toestellen: keuken, warmtepomp, laadpaal, zonnepanelen, ventilatie
  • • Voor domotica: welke functies gewenst zijn en of er al een voorkeur voor een systeem is

Ontbreekt er iets, dan zoeken wij het uit, ter plaatse als het moet.

Wat u ontvangt

  • Kringverdeling met beveiliging per kring en verdeling over de fasen
  • Indeling van het verdeelbord per rij, met de bedradingslijst
  • Eendraadschema en situatieschema, klaar voor uitvoering en keuring
  • Kabelsecties en vermogenberekening met het aansluitvermogen
  • De bronbestanden, zodat u wijzigingen op de werf zelf kunt verwerken

Doorgaans één tot twee weken na ontvangst van het materiaal, afhankelijk van de omvang.

Het verdeelbord: indeling, bedrading en materiaal

Uit hetzelfde dossier: twee verdeelborden van een gebouw met kamers, keuken en conciërgewoning. Per rij de differentieel en de automaten, met de fasekleuren en de kammen, en de lijst van elke draad die de bordenbouwer nodig heeft.

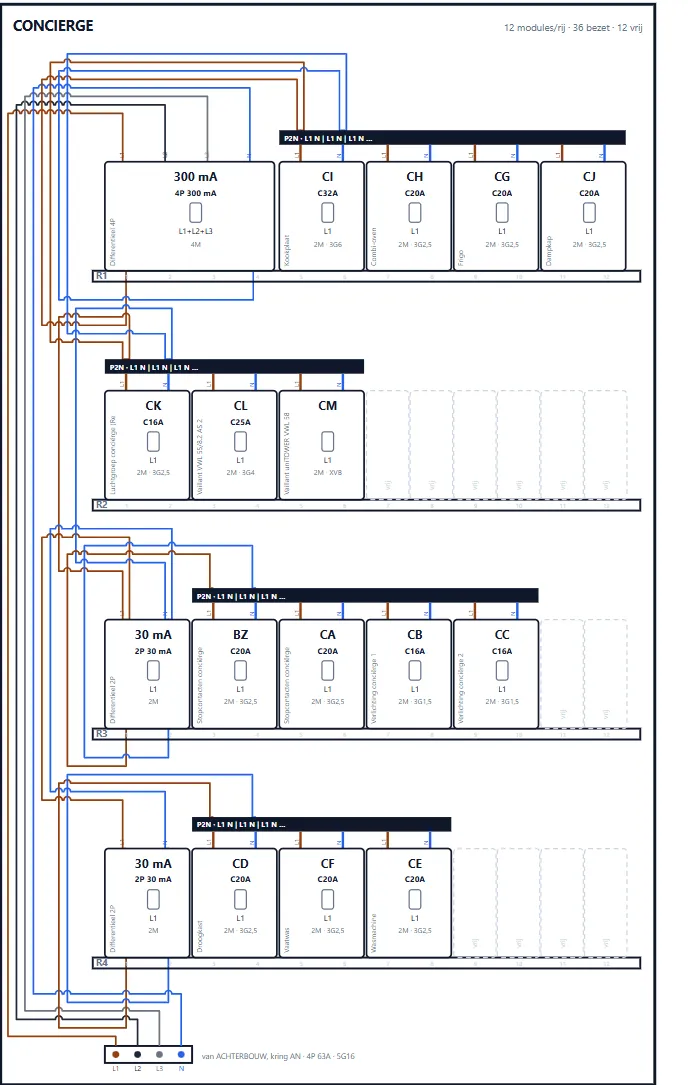

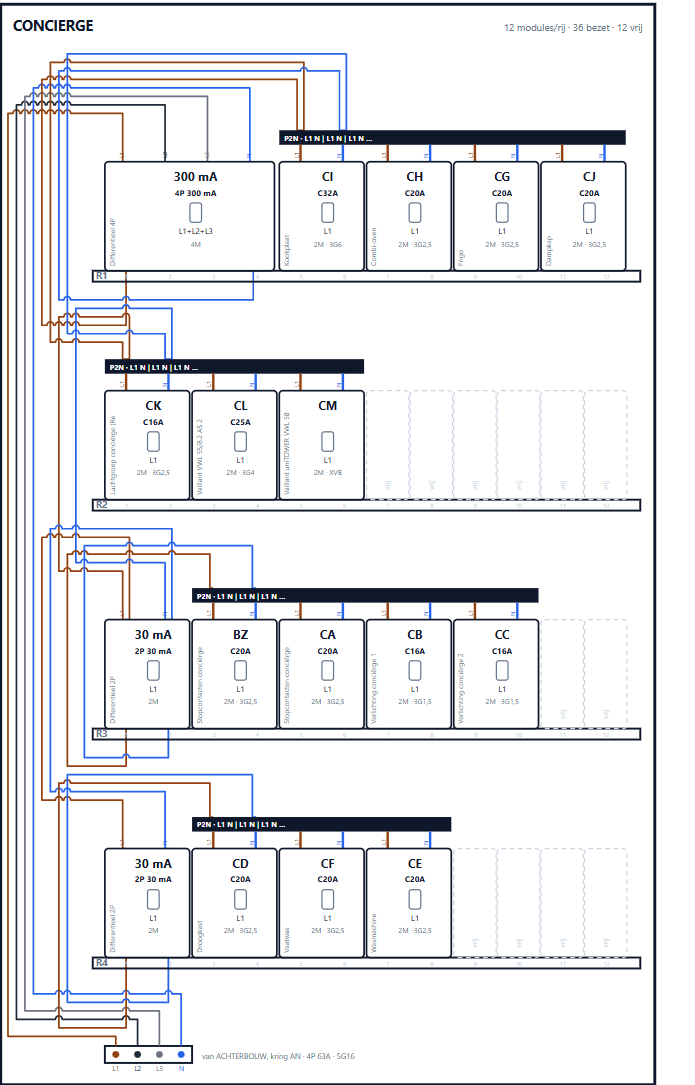

Bordindeling van het verdeelbord van de conciërgewoning: vier rijen met differentieel 300 mA, twee differentiëlen 30 mA en de automaten per kring, gevoed vanuit de achterbouw
Vier rijen, 36 modules bezet, 12 vrij. Elke kring met zijn beveiliging, fase en kabeltype, en de voeding vanuit het bord van de achterbouw. Klik om te vergroten.

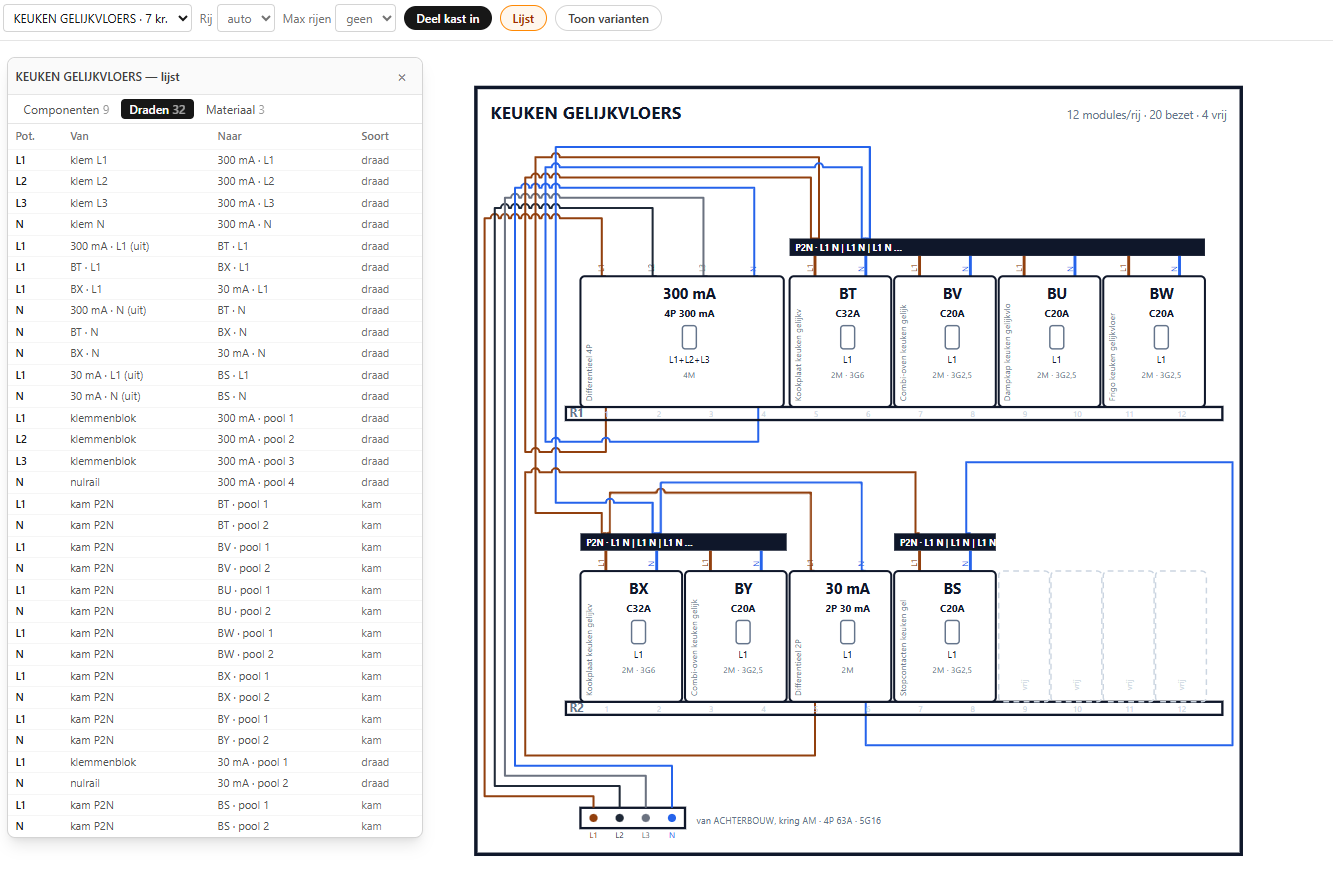

De kastmodule in Sparki met links de lijst van 32 draden en kammen (van, naar, potentiaal) en rechts de bordindeling van de keuken
De bedradingslijst bij het bord: per draad of kam van waar naar waar, met de potentiaal. Voor wie het bord bouwt. Klik om te vergroten.
Eendraadschema dat uit het ontwerp volgt
Het eendraadschema dat uit het ontwerp volgt; bord en schema komen uit hetzelfde dossier. Klik om te vergroten. Over het eendraadschema

Domotica-ontwerp

Bij een domotica-installatie komt er een laag bij: de sturing. Wij ontwerpen welke functies er komen (verlichting, zonwering, verwarming, toegang, energiebeheer), hoe de bekabeling daarvoor loopt en hoe de modules in het bord ingedeeld worden. De klassieke installatie en de sturing staan in één dossier, zodat de bekabeling in één keer juist ligt.

Wij werken systeemonafhankelijk. Hebt u of uw klant al een voorkeur, dan ontwerpen wij daarvoor. Is er nog geen keuze, dan zetten wij de mogelijkheden naast elkaar met de gevolgen voor bekabeling en budget.

Veelgestelde vragen

Voor welke projecten is een ontwerp zinvol?
Voor elke nieuwbouw en voor renovaties waarbij het bord vernieuwd wordt of er veel kringen bijkomen. Hoe vroeger in het project, hoe meer het oplevert: de bekabeling ligt in één keer juist en de keuring is een formaliteit.
Wat is het verschil met een eendraadschema laten tekenen?
Een eendraadschema tekent wat er is of wat u al beslist hebt. Bij een ontwerp beslissen wij samen met u hoe de installatie opgebouwd wordt, en tekenen wij daarna de schema’s. Het schema is dus een onderdeel van het ontwerp.
Ontwerpen jullie ook alleen het verdeelbord?
Ja. Bij een bordvernieuwing of een uitbreiding maken wij de indeling per rij, de keuze van differentiëlen en automaten conform het AREI, de verdeling over de fasen en de bedradingslijst, op basis van uw bestaande of nieuwe eendraadschema.
Wat als het project groter is dan 250 m²?
Dan maken wij vooraf een vaste prijs op offerte, op basis van het grondplan en het aantal verwachte kringen. Ook voor appartementsgebouwen, kantoren en werkplaatsen.
Kan het ontwerp meegroeien tijdens de werf?
Ja. U krijgt de bronbestanden, dus kleine wijzigingen verwerkt u zelf. Voor grotere aanpassingen werken wij het dossier bij, zodat schema’s en installatie overeenkomen op het moment van de keuring.
