Voor HVAC-installateurs, EPB-verslaggevers en bouwheren

Warmteverliesberekening volgens NBN EN 12831

Per ruimte, uit een 3D-model van de woning. De basis voor de warmtepomp en de afgifte-elementen, en als dimensioneringsnota geldig als EPB-stavingsstuk.

Vaste prijs
€90/woning
Berekeningen
500+

Woning tot 250 m², voor professionals · dimensioneringsnota inbegrepen · excl. btw

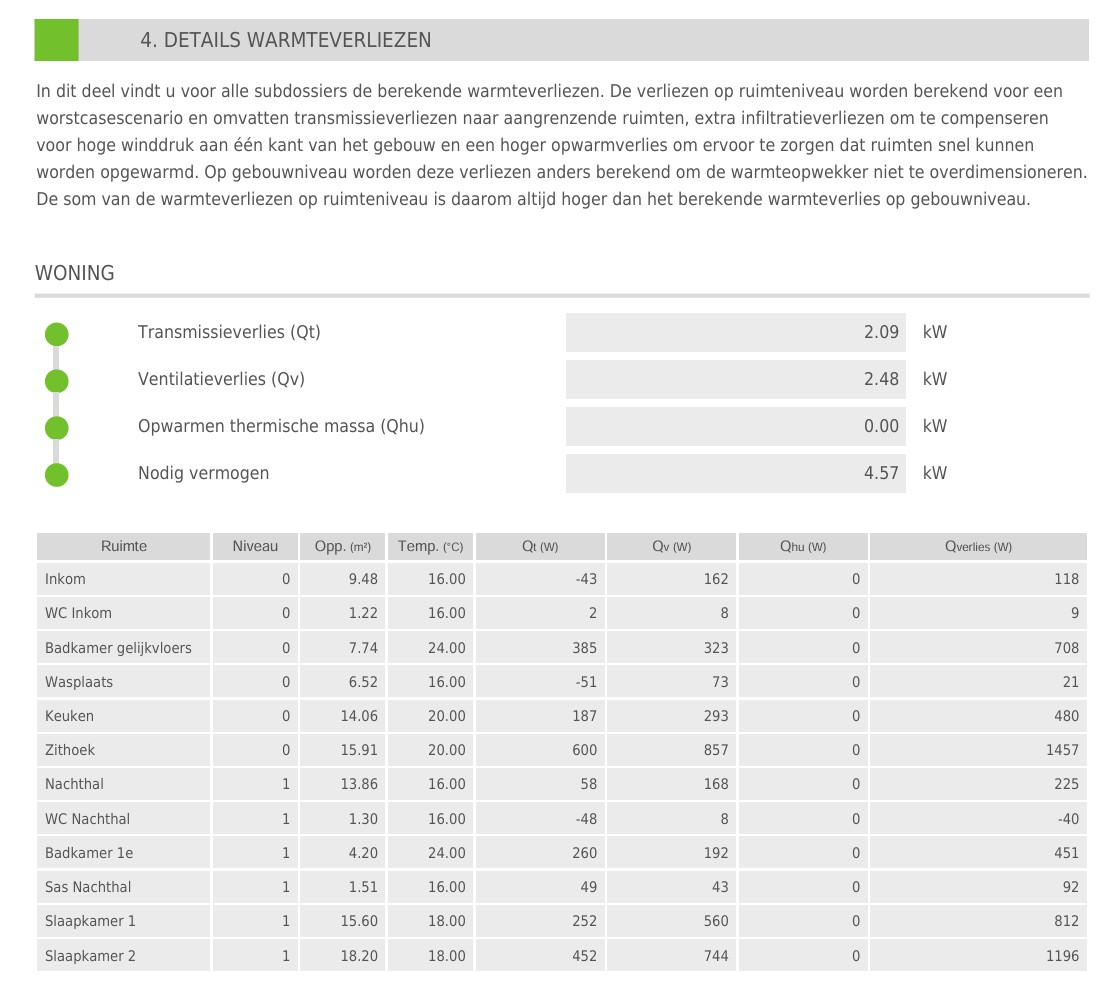

Offerte aanvragen Bekijk een voorbeeld
3D-model van een woning in Effiheat, met per verdieping de ruimtes, ramen en het dak

Eén model, drie lagen

De woning uit het rapport hieronder, zoals ze in Effiheat staat: de ruimtes en ramen, de isolatie per bouwdeel en het warmteverlies dat eruit volgt.

3D-model van de woning met de ruimtes en de ramen
De woning. Elke ruimte met haar ramen, deuren en dak, per verdieping.

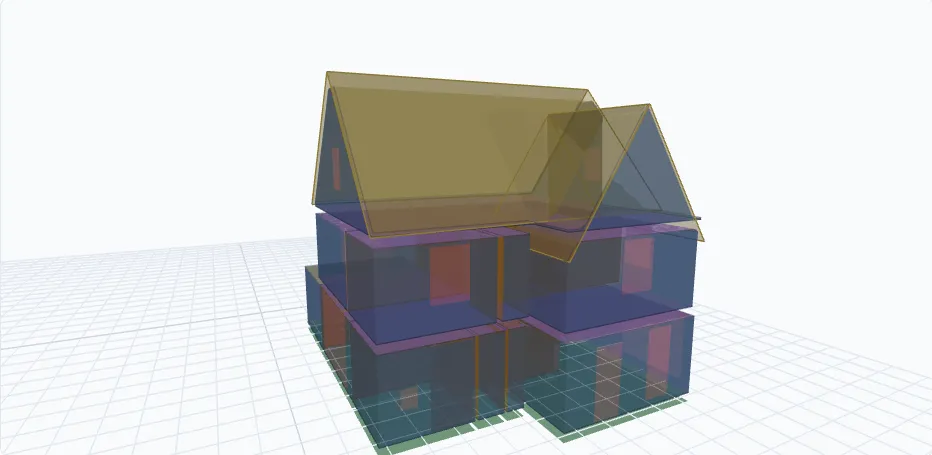

3D-model met per bouwdeel de isolatielaag ingekleurd
De isolatie. Per muur, vloer en dak de U-waarde, ook naar onverwarmde ruimtes.
3D-model met per bouwdeel het warmteverlies ingekleurd van groen naar rood
Het warmteverlies. Per bouwdeel, van laag verlies (groen) tot meer dan 120 W/m² (rood).

Wat is een warmteverliesberekening?

Een warmteverliesberekening bepaalt per ruimte hoeveel warmte er op de koudste ontwerpdag verloren gaat door muren, ramen, daken en vloeren, en door ventilatie en infiltratie. Dat verlies is het vermogen dat de verwarming in die ruimte moet leveren om de gewenste temperatuur te halen. Op gebouwniveau bepaalt het het vermogen van de opwekker: de warmtepomp of de ketel.

Wij rekenen volgens NBN EN 12831-1 met de Belgische nationale bijlage. Het resultaat is de basis voor elke dimensionering en, als dimensioneringsnota van het afgiftesysteem, het stavingsstuk waarmee de EPB-verslaggever het temperatuurregime van uw installatie mag ingeven.

Hoe wij de berekening opstellen

Vier stappen, van bouwplan tot getoetste afgifte. Elke stap staat in het rapport, met de aannames erbij.

  1. 1

    Van bouwplan naar 3D-model

    Wij vertrekken van de bouwplannen en de isolatiegegevens van de woning en modelleren ze in 3D: elke ruimte, elke muur, elk raam en elke vloer met zijn eigen isolatiewaarde en oriëntatie. Zo krijgt elk bouwdeel zijn werkelijke verlies, in plaats van een gemiddelde per m².

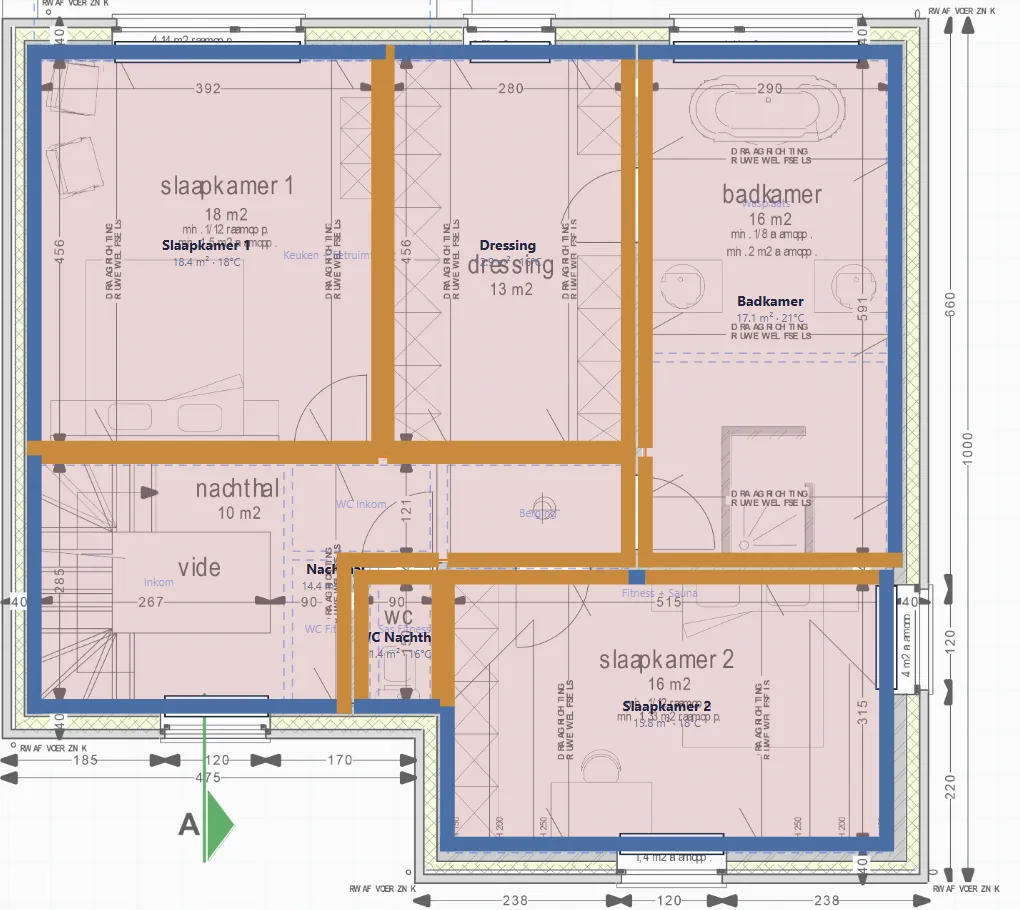

    Bouwplan van een verdieping in Effiheat met de isolatielagen per muur, vloer en dak ingekleurd
    Het bouwplan als onderlegger; per muur, vloer en dak de isolatielaag met haar U-waarde. Klik om te vergroten.
  2. 2

    Alle warmtestromen in beeld

    Het model brengt per ruimte alle warmtestromen in kaart: door buitenmuren, ramen, daken en vloeren, naar aangrenzende ruimtes, en door ventilatie en infiltratie. Ook onverwarmde ruimtes krijgen hun berekende evenwichtstemperatuur, want die bepaalt mee het verlies van de ruimtes ernaast.

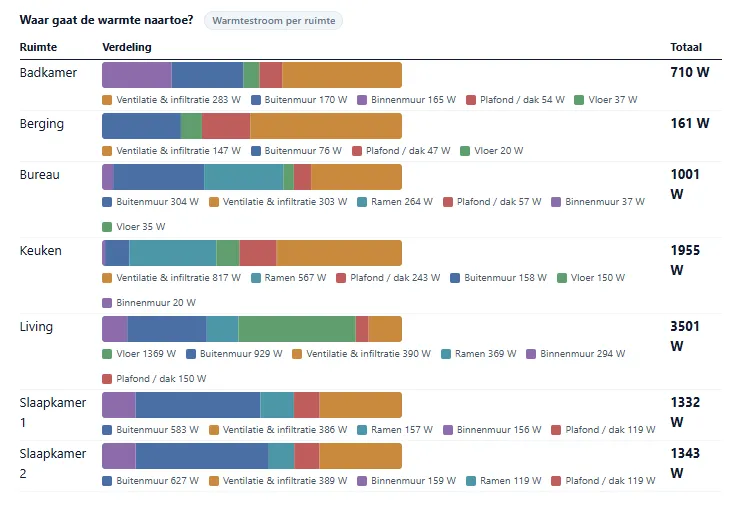

    Rapporttabel met per ruimte de verdeling van het warmteverlies over ventilatie, buitenmuur, binnenmuur, ramen, plafond en vloer
    Waar gaat de warmte naartoe? Per ruimte de verdeling over muren, ramen, dak, vloer en lucht. Klik om te vergroten.
  3. 3

    Getoetst op de koudste ontwerpdag

    De verliezen worden bepaald op een ontwerpdag van -7 tot -9 °C buiten, afhankelijk van de ligging, met volle wind op de gevel en opwarming vanuit koude toestand. Daaruit volgt het nodige vermogen van de opwekker, de warmtepomp of ketel, en het vermogen dat elke ruimte vraagt.

    Rapporttabel met per ruimte de oppervlakte, de ontwerptemperatuur, het transmissieverlies, het ventilatieverlies en het totale verlies, met een balk voor de dekking door de afgifte
    Per ruimte: transmissie, ventilatie, totaal verlies en de dekking door het afgifte-element. Klik om te vergroten.
  4. 4

    Afgifte getoetst aan het regime

    Per ruimte toetsen wij de afgifte-elementen, vloerverwarming, radiatoren of convectoren, aan de vraag bij het gekozen temperatuurregime. Haalt een ruimte het niet, dan ziet u dat meteen: een grotere legafstand, een ander toestel of een ander regime, en het model rekent het opnieuw door.

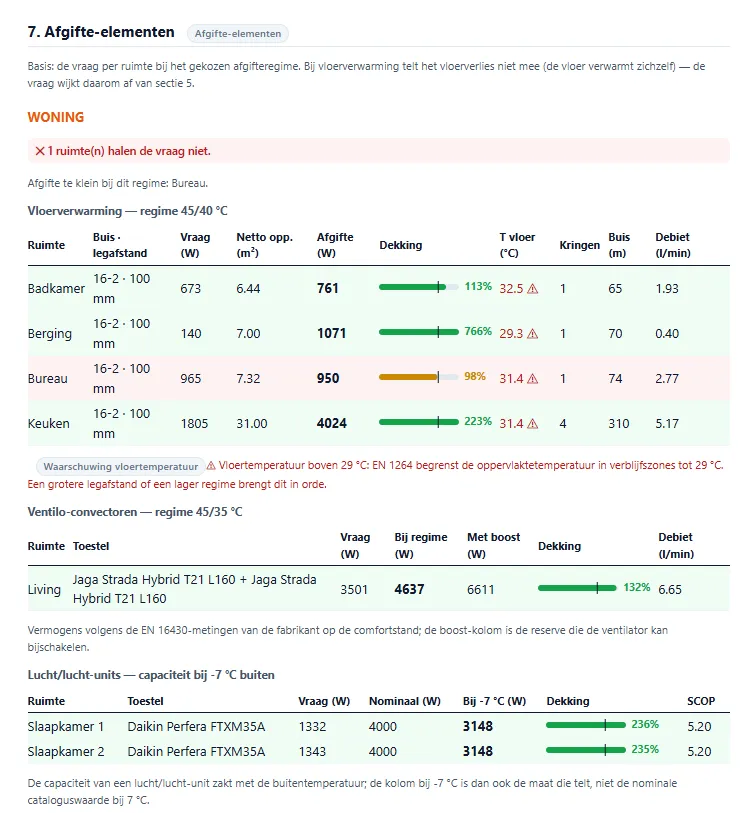

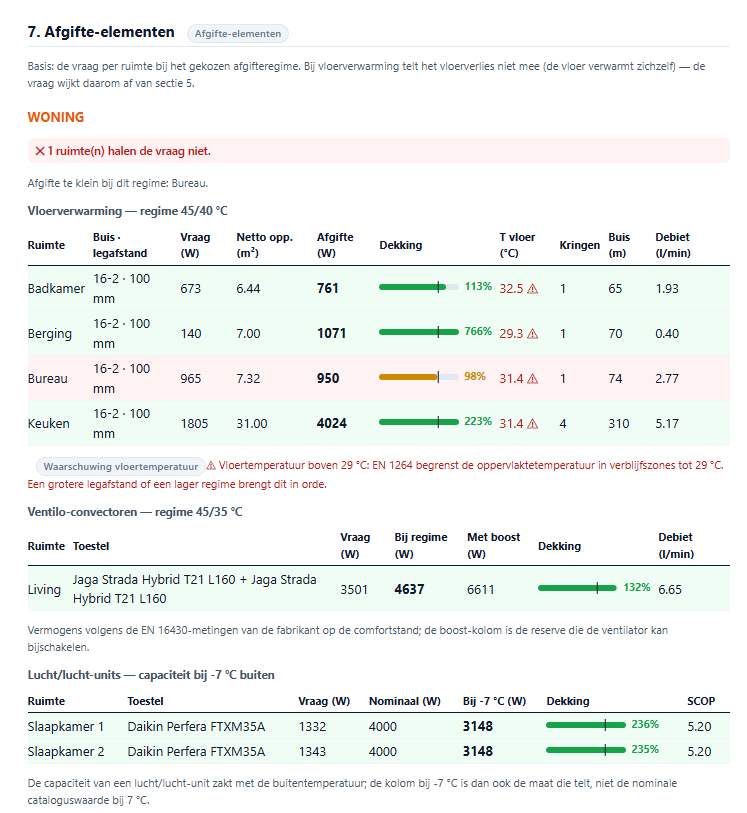

    Rapporttabel afgifte-elementen: vloerverwarming op regime 45/40 °C per ruimte met vraag, afgifte, dekking, vloertemperatuur en debiet, plus convectoren en lucht/lucht-units
    Vloerverwarming op 45/40 °C, convectoren op 45/35 °C en lucht/lucht-units bij -7 °C: per ruimte vraag, afgifte en dekking. Klik om te vergroten.

EPB-stavingsstuk

Geldig als dimensioneringsnota van het afgiftesysteem

Om een lager vertrek- en retourregime te mogen ingeven, vraagt de EPB-verslaggever een stavingsstuk dat aantoont dat de geplaatste afgifte-elementen bij dat regime het berekende warmteverlies per ruimte dekken. Dat is de dimensioneringsnota. Voor nieuwbouw met E-peileis geldt daarbij een ontwerpvertrektemperatuur van maximaal 45 °C.

Een lager regime weegt gunstiger door in het E-peil en laat een warmtepomp beter renderen, maar vraagt meer afgifte. In het model zoeken wij per ruimte de balans tussen kamertemperatuur, regime en afgifte-element, tot elke ruimte voldoet.

De eisen aan de nota staan op de EPB-pedia van de Vlaamse overheid . Onze nota volgt die eisen.

Meer over de dimensioneringsnota

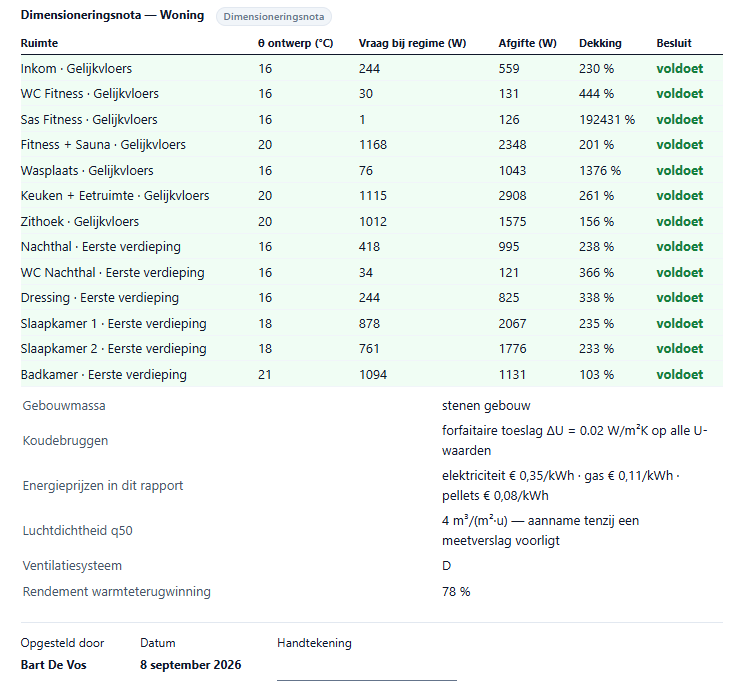

Dimensioneringsnota uit het rapport: per ruimte de ontwerptemperatuur, de vraag bij regime, de afgifte, de dekking en het besluit voldoet, met de gebouwgegevens
De nota: per ruimte de vraag bij het regime, de afgifte en het besluit, met de gebouwgegevens. Klik om te vergroten.

Per ruimte zichtbaar op het plan

Het rapport toont per verdieping de plattegrond met het warmteverlies per ruimte, en daarnaast of de getekende vloerverwarming of radiatoren de vraag dekken.

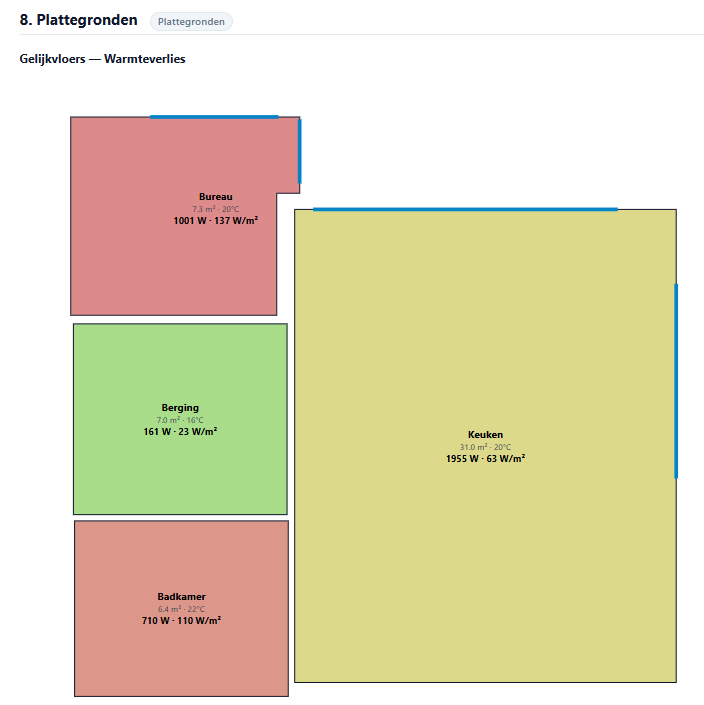

Plattegrond gelijkvloers met per ruimte het warmteverlies in W en W/m², ingekleurd van groen tot rood
Warmteverlies per ruimte, in W en W/m².

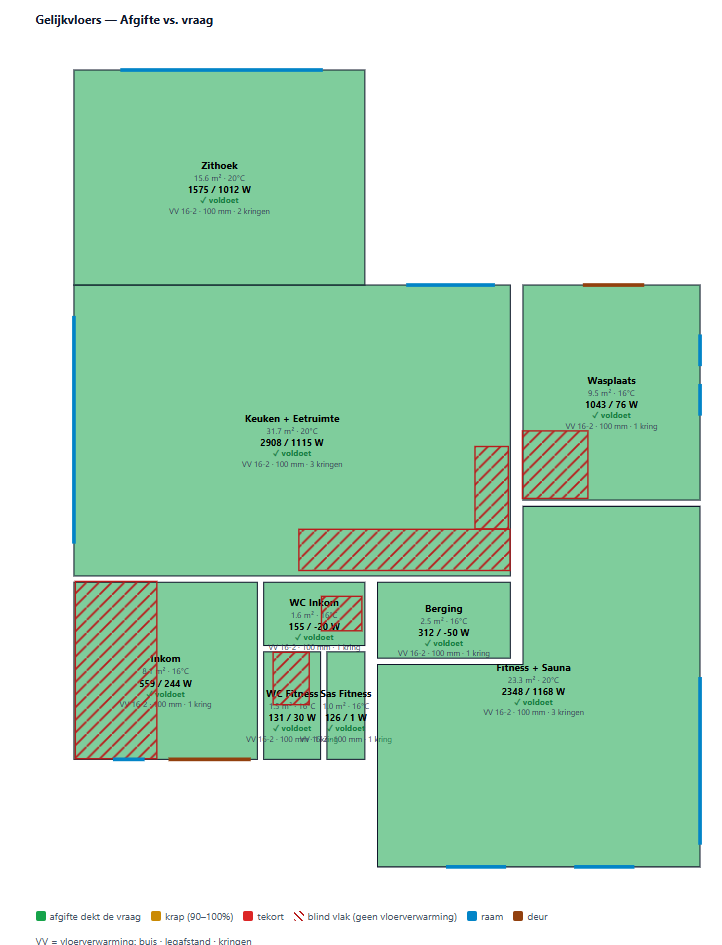

Plattegrond gelijkvloers met per ruimte afgifte tegenover vraag, de vloerverwarmingskringen en de blinde vlakken zonder vloerverwarming
Afgifte tegenover vraag, met de kringen en de blinde vlakken zonder vloerverwarming.

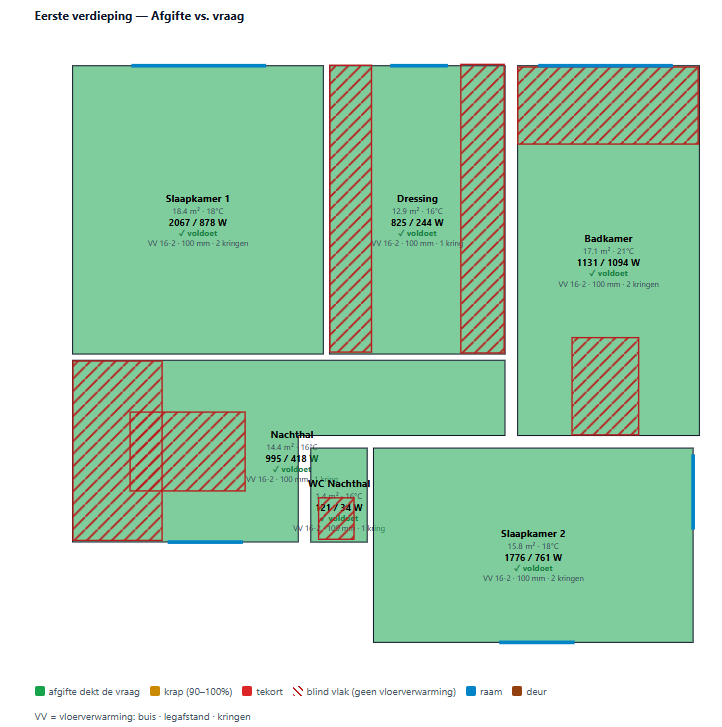

Plattegrond eerste verdieping met per ruimte afgifte tegenover vraag
Eerste verdieping: elke ruimte voldoet bij het gekozen regime.

Wanneer laat u ze maken?

Drie momenten in een project waarop dezelfde berekening een andere vraag beantwoordt.

1

Bij het ontwerp

Om de vloerverwarming of de radiatoren per ruimte te dimensioneren en de warmtepomp te kiezen, voordat er besteld wordt.

2

Bij de oplevering

Als dimensioneringsnota van het afgiftesysteem, het EPB-stavingsstuk dat de verslaggever nodig heeft voor het gekozen temperatuurregime.

3

Bij renovatie

Als haalbaarheidsstudie: volstaan de bestaande radiatoren op een lager regime, welke warmtepomp past, en wat is de terugverdientijd.

Verder dan de ontwerpdag: het hele jaar doorgerekend

De norm rekent op één koude dag. Effiheat rekent daarbovenop het hele jaar door, uur per uur, met het gemeten weer op de locatie van de woning: dekt de gekozen warmtepomp de vraag ook in het koudste jaar, wat verbruikt ze en wat kost dat? Dat is wat een bouwheer wil weten voor hij kiest.

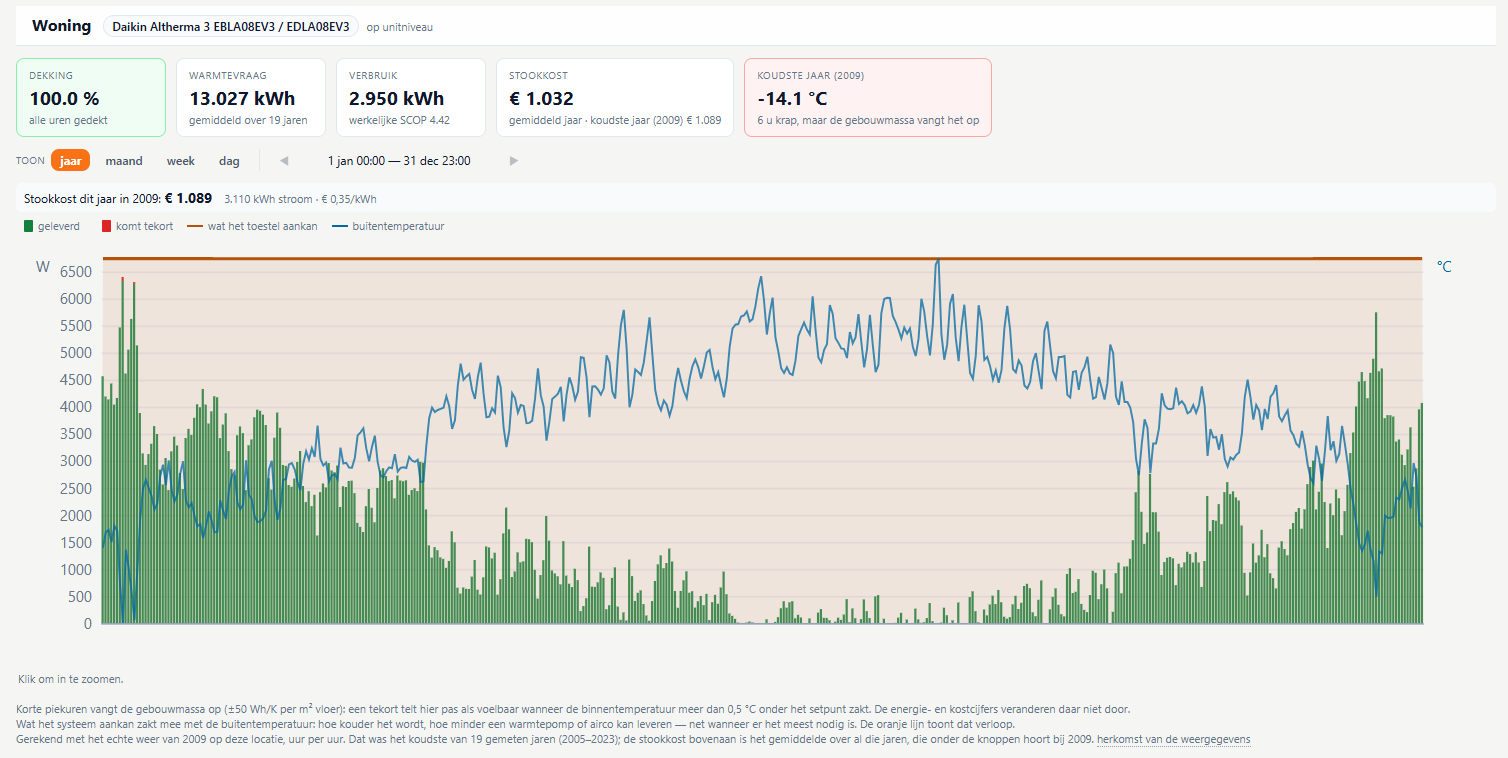

Uursimulatie in Effiheat: dekking 100 %, warmtevraag 13.027 kWh, verbruik 2.950 kWh, stookkost € 1.032, koudste jaar 2009 met -14,1 °C, en de grafiek van geleverd vermogen tegenover buitentemperatuur over het jaar
De warmtepomp uit het dossier, doorgerekend over het koudste jaar uit de klimaatreeks: dekking, verbruik, stookkost en de uren waarop het krap wordt. Klik om te vergroten.

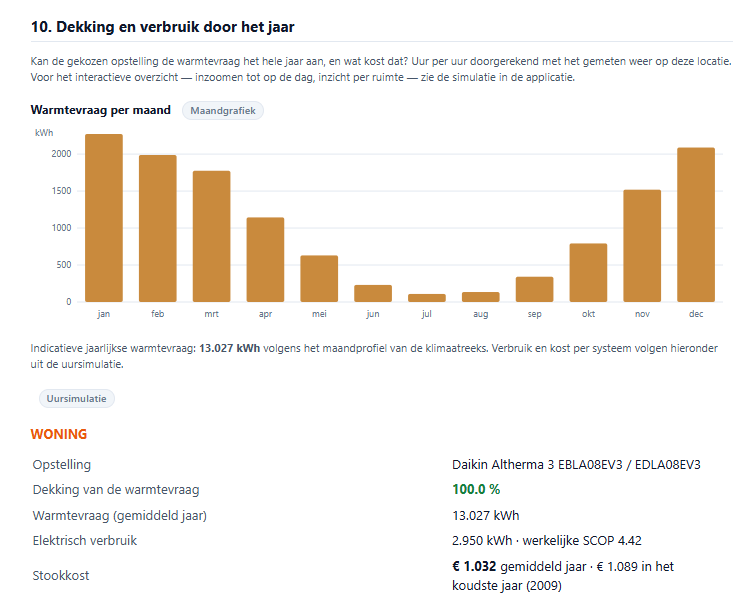

Rapport: warmtevraag per maand als staafgrafiek en de opstelling met dekking, warmtevraag, elektrisch verbruik en stookkost
Warmtevraag per maand en het jaarresultaat van de gekozen opstelling.

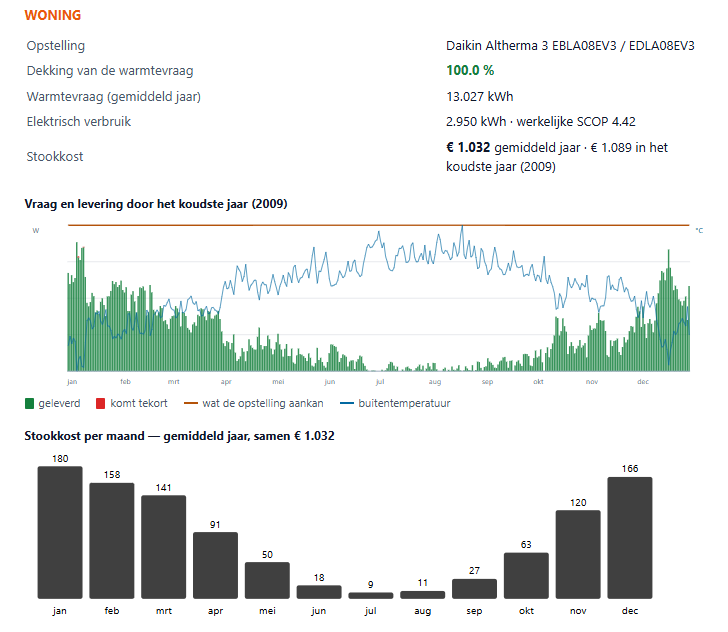

Rapport: vraag en levering door het koudste jaar en de stookkost per maand
Vraag en levering door het koudste jaar, en de stookkost per maand.

Wat hebben wij nodig?

  • •Grondplannen per verdieping, gevels en snedes, als pdf of dwg
  • •De isolatiegegevens: EPB-voorstudie, EPC of een beschrijving van dak, muren, vloer en ramen
  • •Het ventilatiesysteem en, als die bekend is, de luchtdichtheid
  • •Voor de dimensioneringsnota: de afgifte per ruimte (legafstand, radiatortypes) en het gekozen toestel
  • •Bij een bestaande woning: foto’s, of wij komen ter plaatse opmeten

Ontbreekt er iets, dan rekenen wij met een verantwoorde aanname en staat die in het rapport.

Wat ontvangt u?

  • Warmteverlies per ruimte: transmissie, ventilatie en infiltratie, met de plattegronden
  • Het nodige vermogen van de opwekker, met sanitair warm water erbij
  • Toetsing van de afgifte-elementen per ruimte bij het gekozen regime
  • De dimensioneringsnota van het afgiftesysteem als EPB-stavingsstuk
  • De jaarsimulatie: dekking, verbruik en stookkost van de gekozen opstelling
  • Het rapport als pdf en een link naar het interactieve dossier

Doorgaans één tot vijf werkdagen na ontvangst van de plannen.

Onze software

Berekend in Effiheat

Voor warmteverliesberekeningen ontwikkelden wij onze eigen software, Effiheat. Het 3D-model rekent gedetailleerder dan de gangbare pakketten: elke muur, elk raam en elke vloer met zijn eigen verlies, de warmtestromen tussen ruimtes, en het hele jaar uur per uur. Nog steeds volgens NBN EN 12831-1 met de Belgische bijlage, en geldig als EPB-stavingsstuk.

U krijgt bij elk dossier een link naar het interactieve dossier, waarin uw klant zelf varianten van isolatie en verwarming kan bekijken. Wij maken Effiheat via ByteBolt, ons gereedschapsmerk, ook voor iedereen beschikbaar.

Op vraag rekenen wij ook in Heat-Box.

Bekijk een online dossier Effiheat bekijken

Effiheat staat op bytebolt.be

Wat het kost

Vaste prijzen per dossier voor installateurs en EPB-verslaggevers, exclusief btw. Dimensioneringsnota inbegrepen.

€90

Woning tot 250 m²

Bewoonbare oppervlakte, op basis van uw plannen

€150

Woning tot 450 m²

Daarboven krijgt u vooraf een offerte op maat

€60

Per unit in bouwprojecten

Vanaf drie units in hetzelfde project

Plaatsbezoek bij een bestaande woning: €150 tot 250 m², plus verplaatsing volgens offerte. Alle bedragen exclusief btw. Particulier? Dan is de Effiheat WoningScan er voor u.

Alle tarieven

Veelgestelde vragen

Wat is een warmteverliesberekening?
Een warmteverliesberekening bepaalt per ruimte hoeveel warmte er op de koudste ontwerpdag verloren gaat door muren, ramen, daken, vloeren, ventilatie en infiltratie, en dus hoeveel vermogen er nodig is om de gewenste binnentemperatuur te halen. De som per ruimte bepaalt de afgifte-elementen; het verlies op gebouwniveau bepaalt het vermogen van de opwekker. Wij rekenen volgens NBN EN 12831-1 met de Belgische nationale bijlage.
Hoe stellen jullie de berekening op?
Uit de bouwplannen en de isolatiegegevens modelleren wij de woning in 3D in Effiheat, onze eigen software. Elk bouwdeel krijgt zijn U-waarde en oriëntatie, elke ruimte haar ontwerptemperatuur. Het model rekent alle warmtestromen door op een ontwerpdag van -7 tot -9 °C buiten, afhankelijk van de ligging, en toetst daarna de afgifte-elementen per ruimte aan de vraag bij het gekozen regime.
Wanneer is de berekening geldig als EPB-stavingsstuk?
Wanneer ze als dimensioneringsnota van het afgiftesysteem aantoont dat de geplaatste afgifte-elementen bij het opgegeven vertrek- en retourregime het berekende warmteverlies per ruimte dekken. Voor nieuwbouw met E-peileis geldt daarbij een ontwerpvertrektemperatuur van maximaal 45 °C. Onze nota volgt de eisen van de EPB-pedia.
Wat levert een lager temperatuurregime op?
Een lager regime weegt gunstiger door in het E-peil en laat een warmtepomp op een beter rendement draaien. Het vraagt wel grotere afgifte-elementen of een dichtere legafstand. In het model zoeken wij per ruimte de balans tussen kamertemperatuur, regime en afgifte; hoeveel E-peilpunten dat oplevert, berekent de verslaggever voor uw dossier.
Is dit hetzelfde als de indicatieve berekening in de EPB-software?
Nee. De indicatieve warmteverliesberekening bij de startverklaring maakt de verslaggever in de EPB-software. Wij leveren de volledige berekening per ruimte volgens NBN EN 12831-1 en de dimensioneringsnota van het afgiftesysteem, het stavingsstuk waarmee de verslaggever het temperatuurregime mag ingeven.
Wat als er geen EPB-verslag of EPC is?
Dan werken wij met wat er is: het bouwjaar, foto’s, een beschrijving van de isolatie van dak, muren, vloer en ramen. Bij een bestaande woning kunnen wij ter plaatse komen opmeten. De aannames staan in het rapport, zodat ze later verfijnd kunnen worden.
Wat kost een warmteverliesberekening?
Voor installateurs en EPB-verslaggevers werken wij met vaste prijzen per dossier, exclusief btw: €90 per woning tot 250 m², €150 per woning tot 450 m², en €60 per unit in bouwprojecten vanaf drie units. Groter dan 450 m² krijgt vooraf een offerte op maat. De dimensioneringsnota is inbegrepen wanneer de installatiegegevens er zijn. Is bij een bestaande woning een plaatsbezoek nodig, dan komt daar €150 bij, plus verplaatsing volgens offerte. Bent u particulier? Dan is de Effiheat WoningScan er voor u.
Werken jullie ook in Heat-Box?
Ja, op vraag. Standaard rekenen wij in Effiheat, omdat het 3D-model gedetailleerder is en u er een interactief dossier bij krijgt. Vraagt uw verslaggever of opdrachtgever uitdrukkelijk een Heat-Box-rapport, dan maken wij dat.
