Eendraadschema bij een laadpaal
Een laadpaal is een nieuwe kring met eigen beveiliging, en na de plaatsing volgt een keuring. Wij werken uw schema’s bij, of maken ze op als ze er niet zijn.
Eendraadschema en situatieschema · excl. btw · verplaatsing volgens offerte
Wat er in het schema verandert bij een laadpaal
Een laadpaal of wallbox krijgt een eigen stroomkring vanaf het verdeelbord, met een eigen automaat en een differentieelschakelaar die geschikt is voor laadpunten: type A met detectie van gelijkstroomfouten van 6 mA, of type B. Die kring, haar beveiligingen, de kabelsectie en het laadpunt zelf horen op het eendraadschema. Op het situatieschema komt de plaats van de laadpaal erbij: aan de gevel, in de garage of op de oprit.
Na de plaatsing moet de uitbreiding gekeurd worden door een erkend organisme, en die controleur vraagt de bijgewerkte schema’s. Een schema waar de laadpaal niet op staat, stemt niet meer overeen met de installatie en wordt als inbreuk genoteerd. Hebt u nog een bestaand schema, dan werken wij het bij. Is er geen schema, of klopt het al langer niet meer, dan meten wij de installatie op en maken wij het volledige dossier.
Een laadpaal weegt ook op het aansluitvermogen. Een wallbox van 7,4 kW op één fase of 11 kW op drie fasen komt bovenop wat de woning al trekt. Of dat past binnen de bestaande aansluiting, en hoe de fasen verdeeld worden, volgt uit de vermogenberekening. Waar nodig rekenen wij een laadpaal met dynamisch laadvermogen mee, zodat de aansluiting niet verzwaard hoeft te worden.
Wat u aanlevert
- • Het bestaande eendraadschema en situatieschema, als u die hebt (pdf, Sparki- of .trik-bestand)
- • Het type laadpaal: vermogen, één of drie fasen, met of zonder dynamisch laadvermogen
- • Waar de laadpaal komt en hoe de kabel loopt, of een foto van de plaatsing
- • Een foto van het open verdeelbord, met de nieuwe automaat en differentieel
Ontbreekt er iets, dan zoeken wij het uit, ter plaatse als het moet.
Wat u ontvangt
- Bijgewerkt eendraadschema met de laadpaalkring, haar beveiligingen en kabelsectie
- Bijgewerkt situatieschema met de plaats van het laadpunt
- Op vraag: de vermogenberekening met het nieuwe aansluitvermogen en de fasenverdeling
- Alles digitaal in pdf, plus het Sparki-bronbestand (op vraag .trik)
Doorgaans één tot drie werkdagen bij het bijwerken van een bestaand schema; één tot vijf na een opmeting.

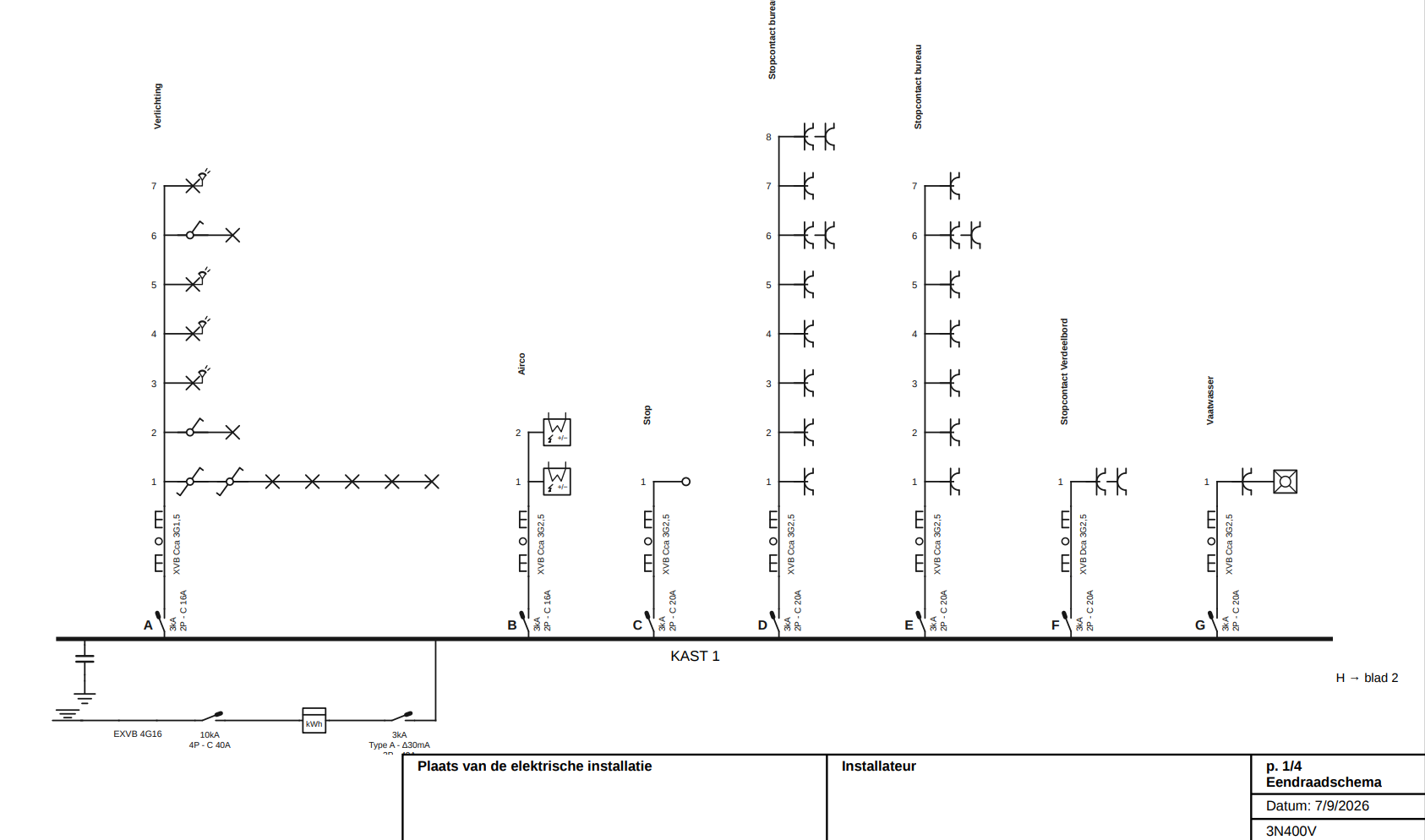

Zo ziet het eruit in het dossier

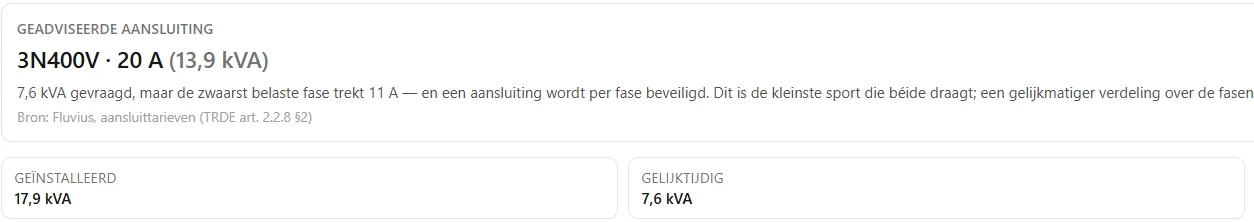

De laadpaal is één kring op het schema, maar ze bepaalt mee het aansluitvermogen van de hele woning. Daarom hoort de vermogenberekening er vaak bij.
Veelgestelde vragen
Moet mijn installatie gekeurd worden na het plaatsen van een laadpaal?
Ik heb nog een schema van de woning. Volstaat het om de laadpaal toe te voegen?
Welke differentieelschakelaar hoort bij een laadpaal?
Kan mijn aansluiting een laadpaal aan?
Doen jullie dit ook voor installateurs van laadpalen?
Ik wil het schema liever zelf bijwerken. Kan dat?
Laadpaal geplaatst of gepland?
Stuur uw bestaande schema en een foto van het verdeelbord door. U krijgt meteen de prijs, en het bijgewerkte dossier voor de keuring.
