Industrie en machinebouw

Elektrisch ontwerp voor machines

Schema’s, componentkeuze en bordopbouw voor machinebesturingen. Van I/O-lijst tot kastlayout, inclusief datasheets en aansluitschema’s.

Prijs
Vaste prijs op offerte

Vaste prijs op basis van de I/O-lijst en de omvang · excl. btw

Wat zit er in een elektrisch ontwerp voor een machine?

Het elektrisch ontwerp is het dossier waarmee een bordenbouwer een kast kan bouwen en een technicus ze later kan begrijpen. Wij vertrekken van de functie van de machine en de I/O-lijst, kiezen de componenten (voeding, beveiligingen, PLC en I/O, aandrijvingen, veiligheidscomponenten) en tekenen de schema’s: vermogen, besturing, veiligheidsketen en de klemmenlijsten. Daarbij hoort de kastlayout met de plaats van elk component, de kabellijst en de datasheets.

Wij ontwerpen conform de geldende normen voor machinebesturingen en houden rekening met wat er na de oplevering gebeurt: onderhoud, uitbreiding, foutzoeken. Daarom leveren wij het dossier als bewerkbaar bestand, met een nummering die op de klemmen en de kabels terugkomt.

Wat u aanlevert

  • • De functie van de machine en de I/O-lijst, of de sensoren en actuatoren die erop komen
  • • De aandrijvingen en hun vermogens
  • • Voorkeuren voor merken of componenten die u op stock hebt
  • • Bij een bestaande machine: de bestaande schema’s en foto’s van de kast

Ontbreekt er iets, dan zoeken wij het uit, ter plaatse als het moet.

Wat u ontvangt

  • Schema’s: vermogen, besturing, veiligheidsketen, klemmenlijsten
  • Componentenlijst met datasheets en bestelreferenties
  • Kastlayout en kabellijst
  • Het dossier als pdf én als bewerkbaar bestand

Een blad uit een echt dossier

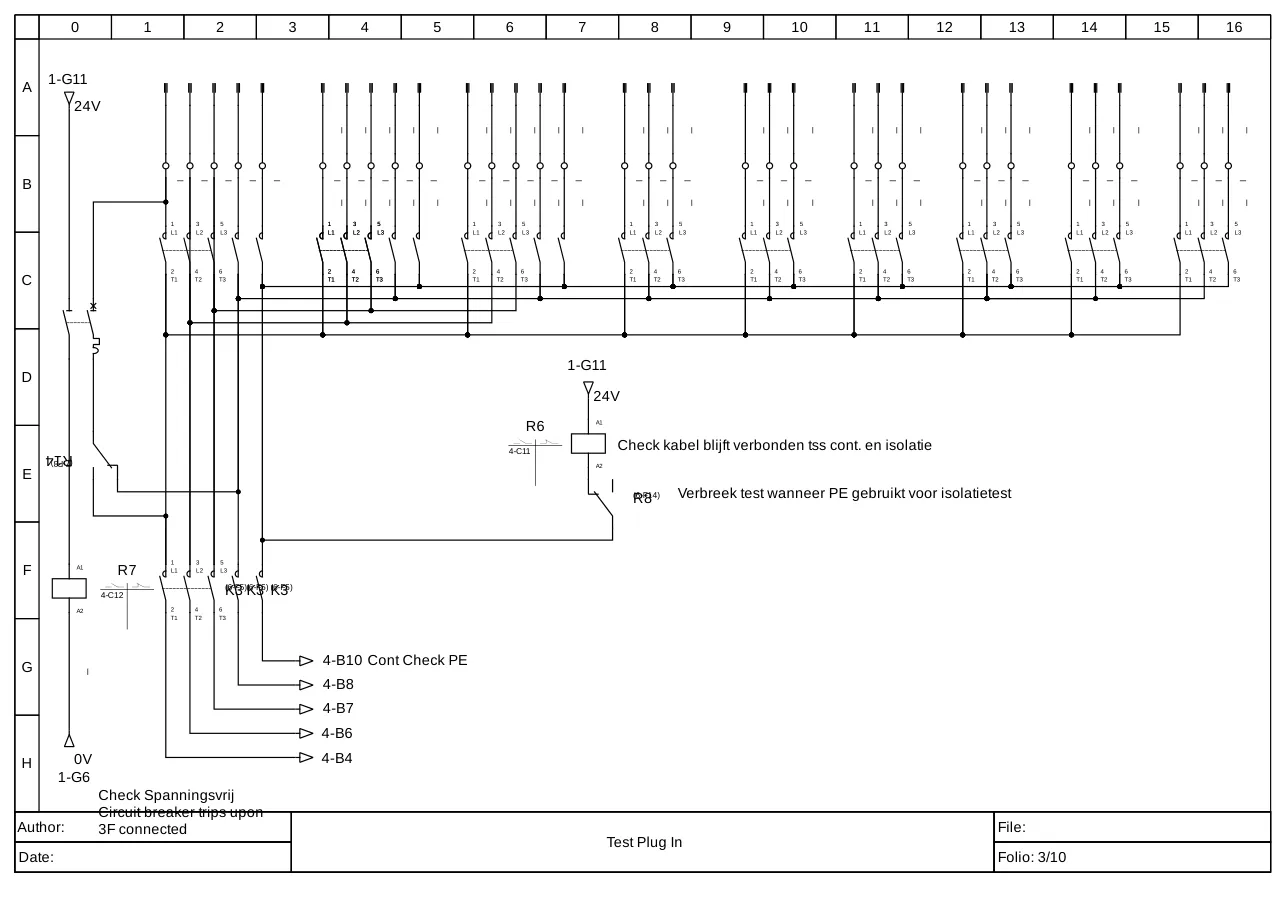

Een schemablad uit de besturing van een automatische testkast: de schakelaars per geleider, de relais en de verwijzingen naar de andere bladen.

Schemablad van een machinebesturing met contactoren per geleider, relais en bladverwijzingen
Schemablad met kolom- en rijverwijzingen, zodat elk contact terug te vinden is. Klik om te vergroten.

Veelgestelde vragen

In welke software tekenen jullie?
In gangbare schematekenpakketten voor machinebouw. U krijgt het dossier als pdf en als bewerkbaar bestand in het formaat dat wij afspreken, zodat uw bordenbouwer of onderhoudsdienst er verder mee kan.
Ontwerpen jullie ook voor bestaande machines?
Ja. Bij een retrofit of een machine zonder bruikbare schema’s brengen wij eerst de bestaande situatie in kaart en tekenen wij die uit. Daarna ontwerpen wij de aanpassing, zodat oud en nieuw in één dossier staan.
Zit de veiligheidsketen in het ontwerp?
Ja. Noodstop, deurbewaking en de veiligheidsrelais of veiligheids-PLC staan in het schema, met de componentkeuze die bij de vereiste veiligheidscategorie hoort. De risicobeoordeling van de machine zelf blijft bij de machinebouwer; wij werken erop verder.
Hoe komt de prijs tot stand?
Op basis van de I/O-lijst en het aantal aandrijvingen maken wij een vaste prijs. Voor een volledig project met sturing en indienstname zit het ontwerp in het technisch voorstel. Alle bedragen exclusief btw.

Hoort erbij

Machinesturingen

Ontwerp, besturing, bediening en indienstname als één geheel.

Bekijk

PLC-programmatie

De besturing die in het bord komt.

Bekijk

Oplossingen op maat

Testopstellingen en kleine machines rond uw proces.

Bekijk

Een schema te laten ontwerpen?

Stuur de I/O-lijst of een beschrijving van de machine door. U krijgt vooraf een vaste prijs.

Offerte aanvragen Alle prijzen bekijken
